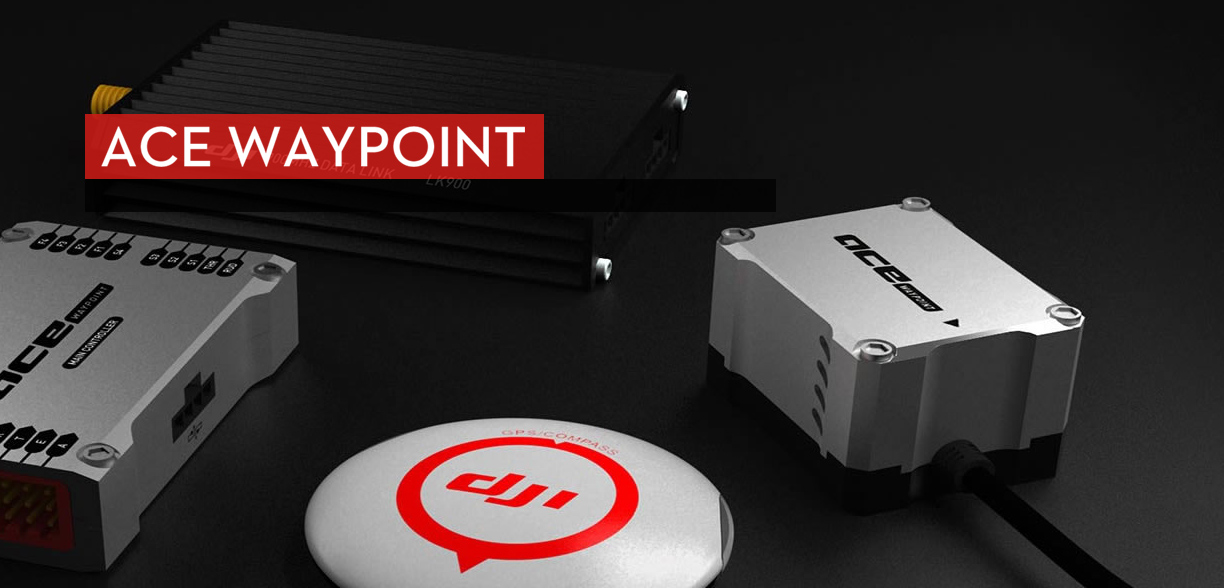

Ace Waypoint 2.4GHz - профессиональный полетный контроллер и наземная станция для беспилотников

Товар снят с продажи

Смотреть похожие товары

Артикул:

213826

Консультация / подобрать аналог:

Описание

Пред-программирование полета при помощи наземной ipad-станции

Видео

Наземная ipad-станция управления

Это видео показывает, каким идеальным может стань полет при использовании наземной ipad-станции управления.

Особенность Ace Waypoint –автоматические взлет и посадка

Это видео показывает, как легко летать при помощи Ace Waypoint

Особенность Ace Waypoint – определяемое пользователем управление с джойстика

На видео показано, как использовать функцию настраиваемого управления с джойстика.

Особенность Ace Waypoint – автовозвращение и возвращение домой одной кнопкой.

Это видео показывает функции автовозвращения и возвращения домой одной кнопкой

Галерея

Особенности Ace Waypoint

Профессиональная автопилотная наземная станция для беспилотников
Надежный канал связи
Быстрое включение GPS/ Простая калибровка компаса

Профессиональная автопилотная наземная станция для беспилотников

Ace Waypoint является улучшением автопилота Ace One, построенным на программном обеспечении контроля с земли(GCS). Включает имеет все функции Ace One, при этом обеспечивая дополнительную надежность, и включает в себя центральные модули стабильности полета. Точное позиционирование полета, высокая мобильность и простота использования, вместе создают продвинутый профессиональный промышленный уровень систем наземных станций, доводят беспилотный вертолет до уровня полностью автоматизированной воздушной платформы, с приложениями для специфических профессий, включая некоторые промышленные операции.

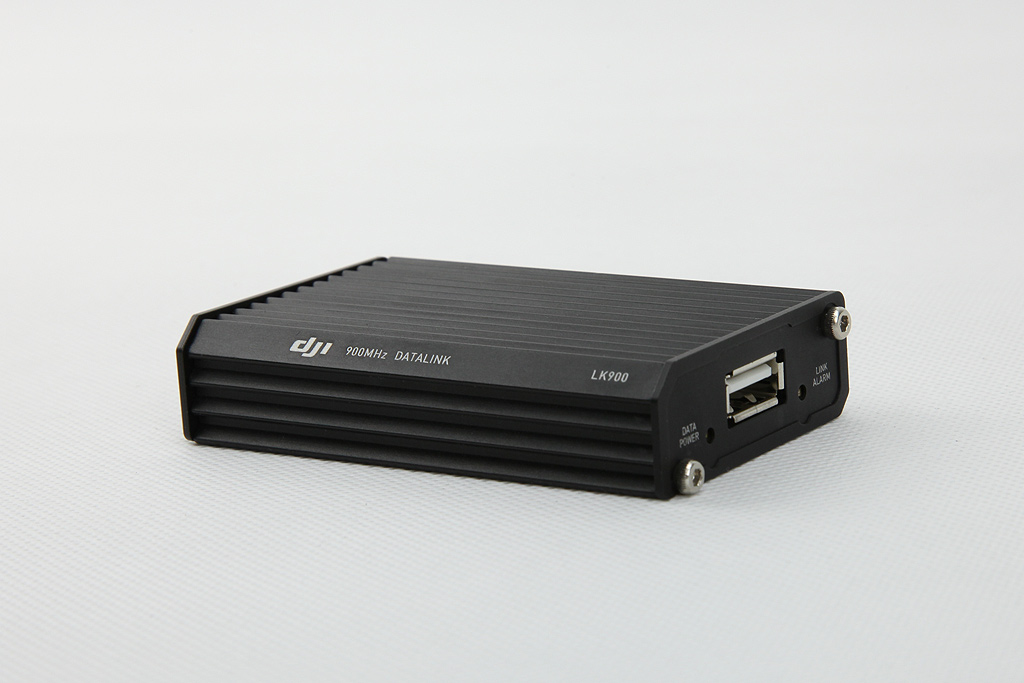

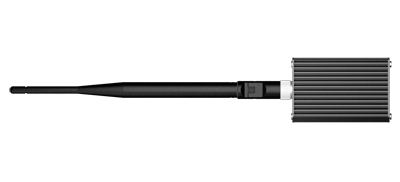

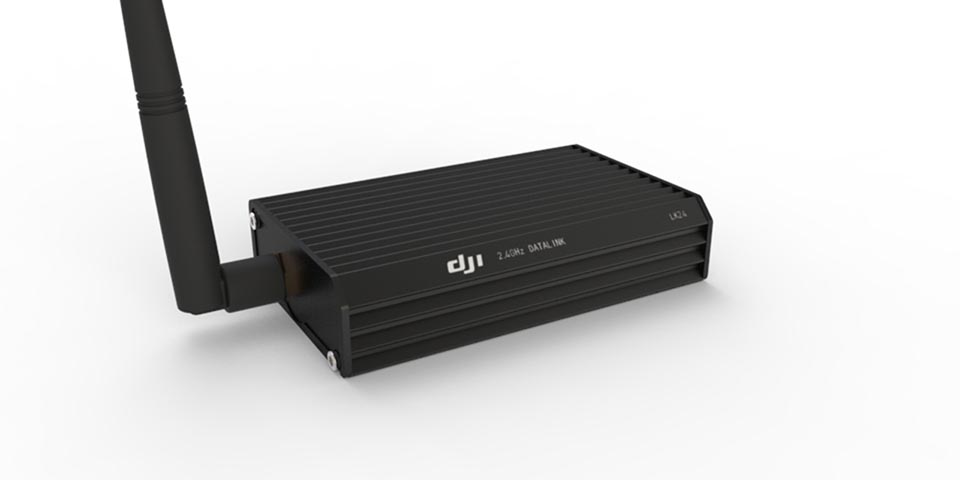

Надежный канал связи

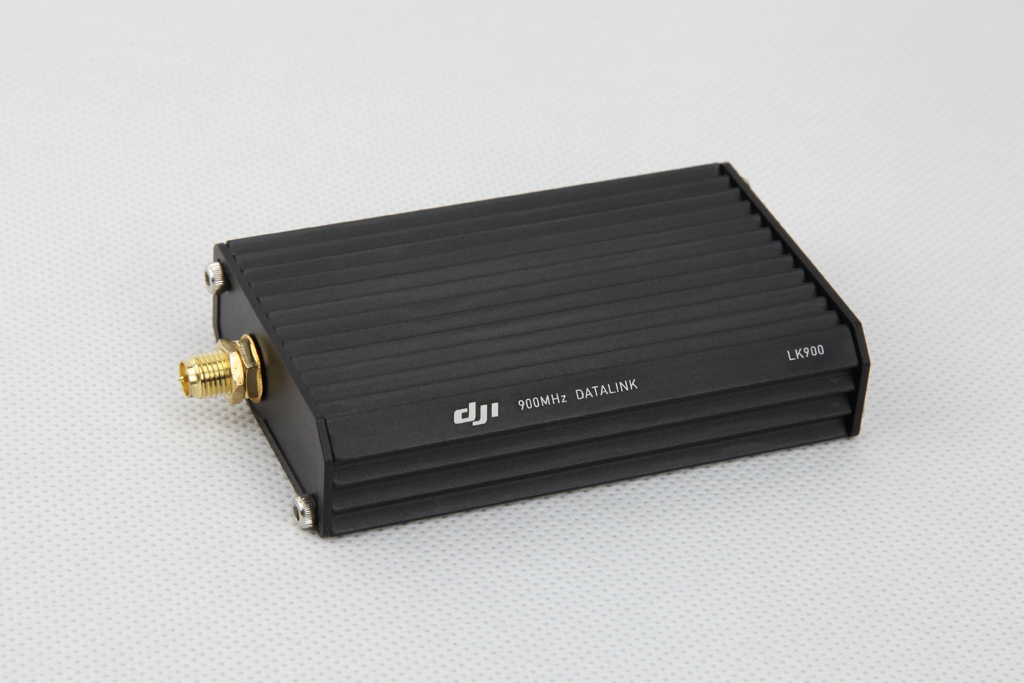

DJI предлагает 2.4Ghz и 900MHz каналы связи, чтобы достичь двусторонней связи широкой дальности. Максимальное расстояние, на котором возможна связь, достигает 15 км. Наземная часть также соединяется с usb-источником питания, что очень удобно для использования вне помещений. Беспроводной модуль основан на FHSS технологии, верифицированной FCC и CE сертификатами. Канал связи DJI имеет массу достоинств, таких как: ширина канала, стабильная работа, сильная устойчивость к вмешательствам и высокая дальность. Потребление энергии 550mw для 2.4GHz и 1.5W для 900MHz, что является большим преимуществом при полете на дальние дистанции.

Быстрое включение GPS/ Простая калибровка компаса

Система разработана из высококлассных компонентов, что обеспечивает быстрое включение GPS. Калибровка компаса в диапазоне 45° проще и быстрее, чем в предыдущих моделях.

Технические характеристики

Размеры и Вес

Базовые характеристики

Поддерживаемые вертолеты

Работающие на электричестве, ровно как и работающие на топливе

Поддерживаемый автомат перекоса

Normal
Три серво 120° / 140° / 90°
Четыре Серво 90°
(Поддерживается настройка каждого из типов)

Поддерживаемый выходной сервосигнал *

500Hz (760us) / 200Hz (1520us)
Для канала руля направления;
Другие частоты зависят от вашего приемника

Рекомендуемый передатчик

1 - PCM или 2.4GHz
2 – Минимум 7 каналов
3 – Аварийная функция доступна на всех канала

Рекомендуемое электропитание

DC 4.8~8.4V
(не превышая максимальное рабочее напряжение сервомотора) Вместимость более 4000 mAH Утечка напряжения более 5C Дополнительный серво не требуется

Рабочая температура

-20°C to +70°C

Расход энергии

MAX 5W
(0.9A@5V, 0.7A@5.8V, 0.5A@7.4V, 0.4A@8V)

Встроенная память

4GB флеш-память для записи полетной информации

Операционные системы для дополнительного программного обеспечения

Windows XP / Windows Vista / Windows 7 / Windows 8

Полетные характеристики

Точность зависания

По вертикали: ± 0.5m
По горизонтали: ± 1m

Допустимая скорость ветра

< 8 m/s (17.7mph)

Вперед/Назад/Влево/Вправо

± 72 km/h (44.74 mph)
± 56.7 km/h (35.77 mph)

Понижение/увеличение ускорения

Настраивается через вспомогательное программное обеспечение ACE ONE, может быть ограниченно пользователем.

Аппаратная часть

Вес

<= 150g (Устройства на вертолете)

Размеры

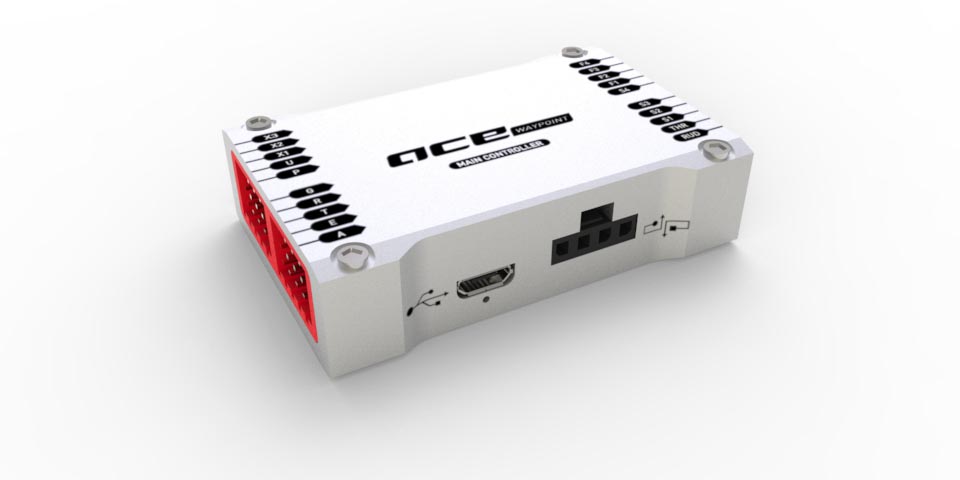

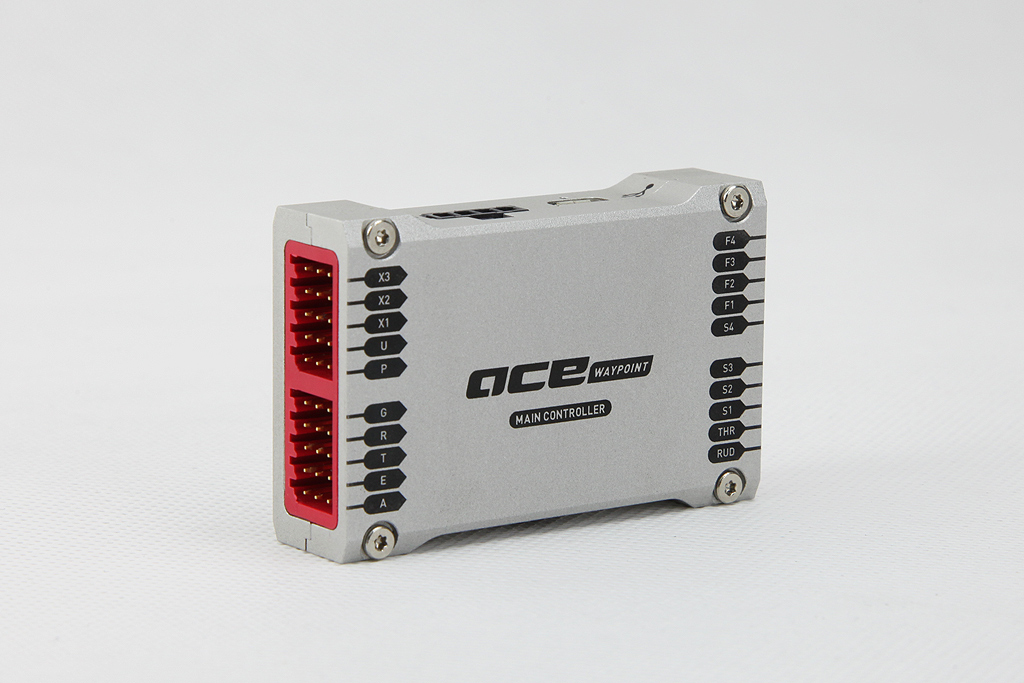

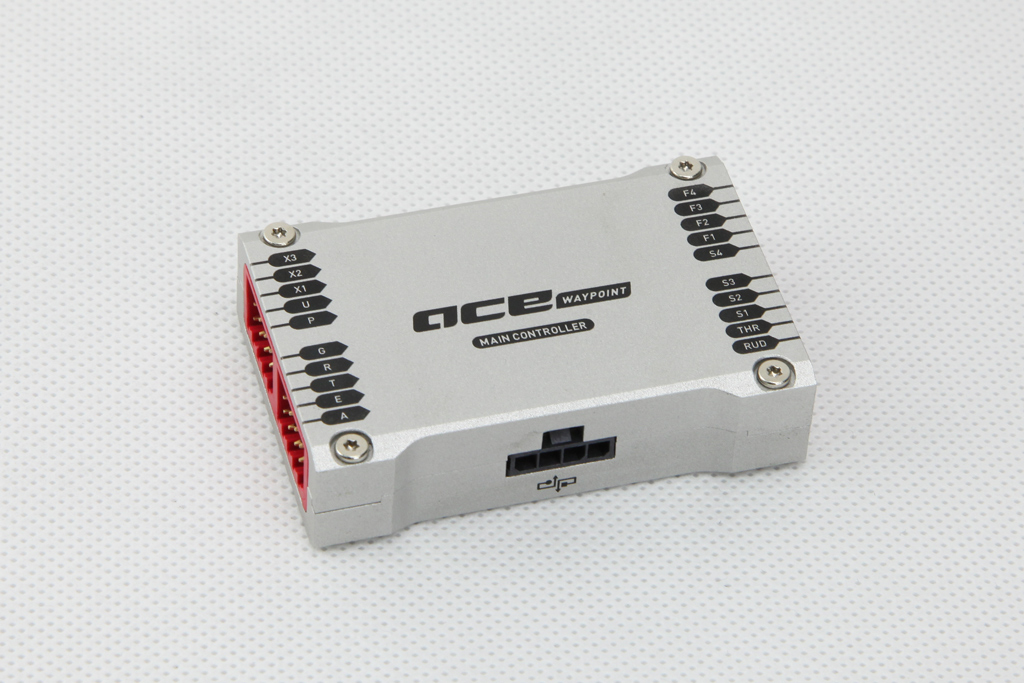

Главный контроллер: 61 mm x 39.6 mm x 15.8 mm

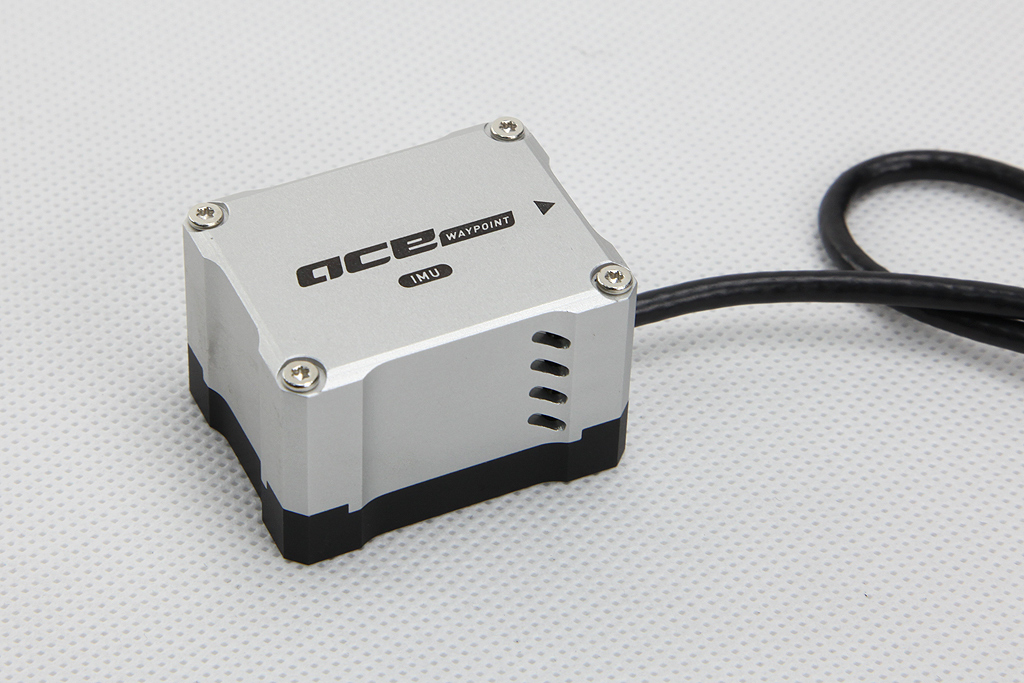

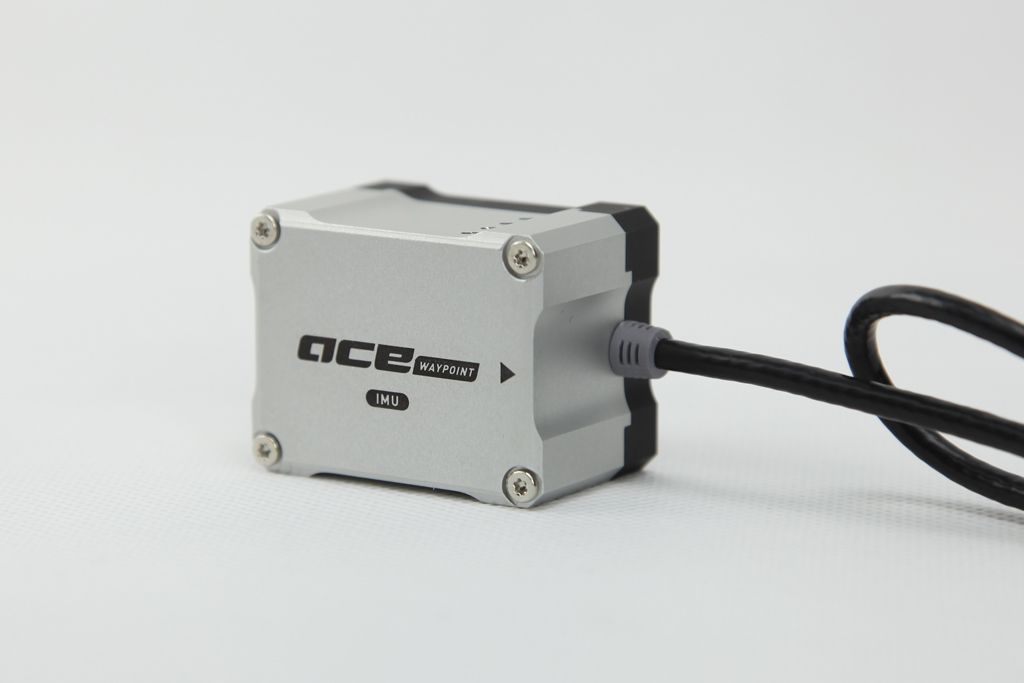

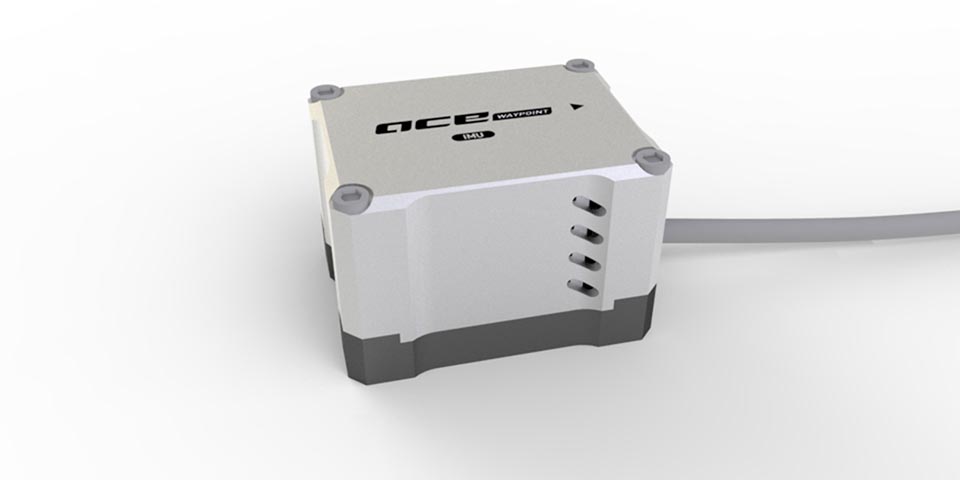

Гиростабилизатор: 40 mm x 31 mm x 26 mm

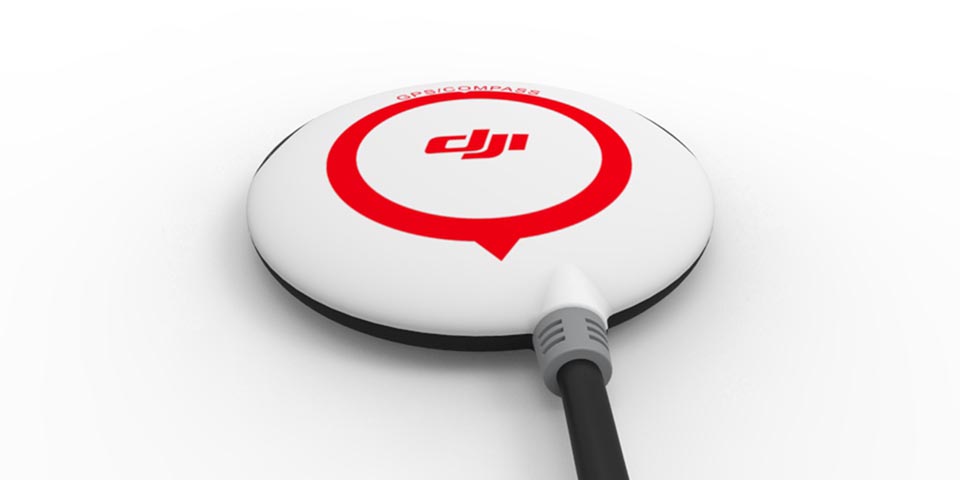

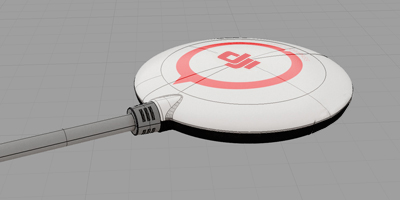

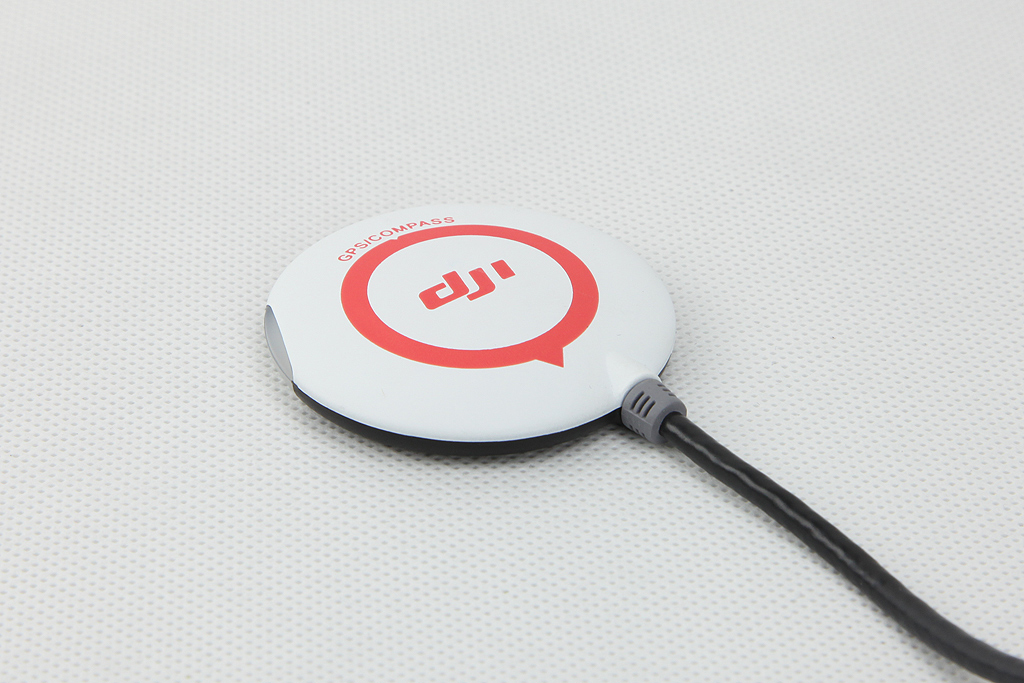

GPS и компас: 50 mm (diameter) x 9 mm

Встроенные функции

Автопилот/ Хвостовой стабилизатор / Без летной панели / Контроль скорости двигателя / Стабилизация подвеса / Аварийное возвращение домой

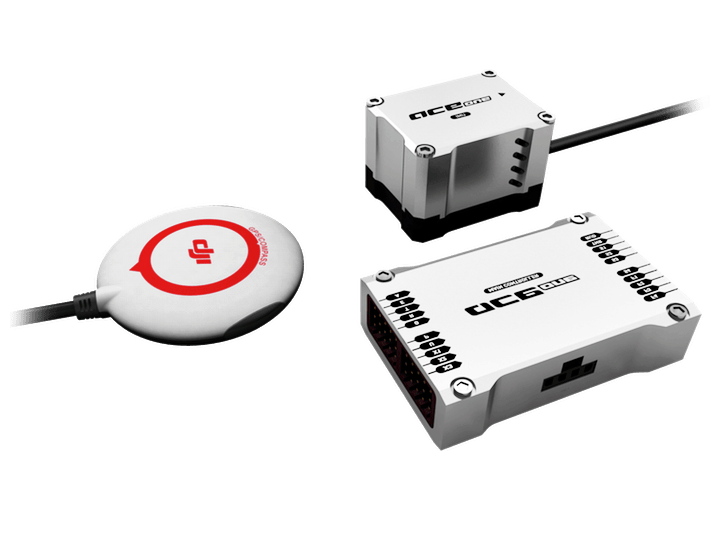

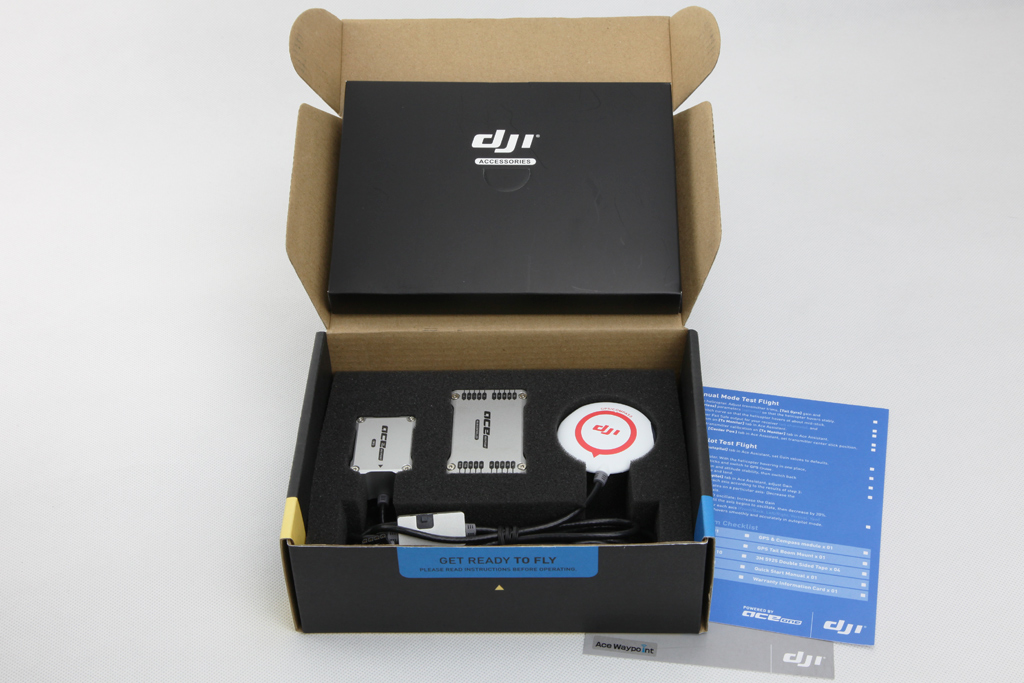

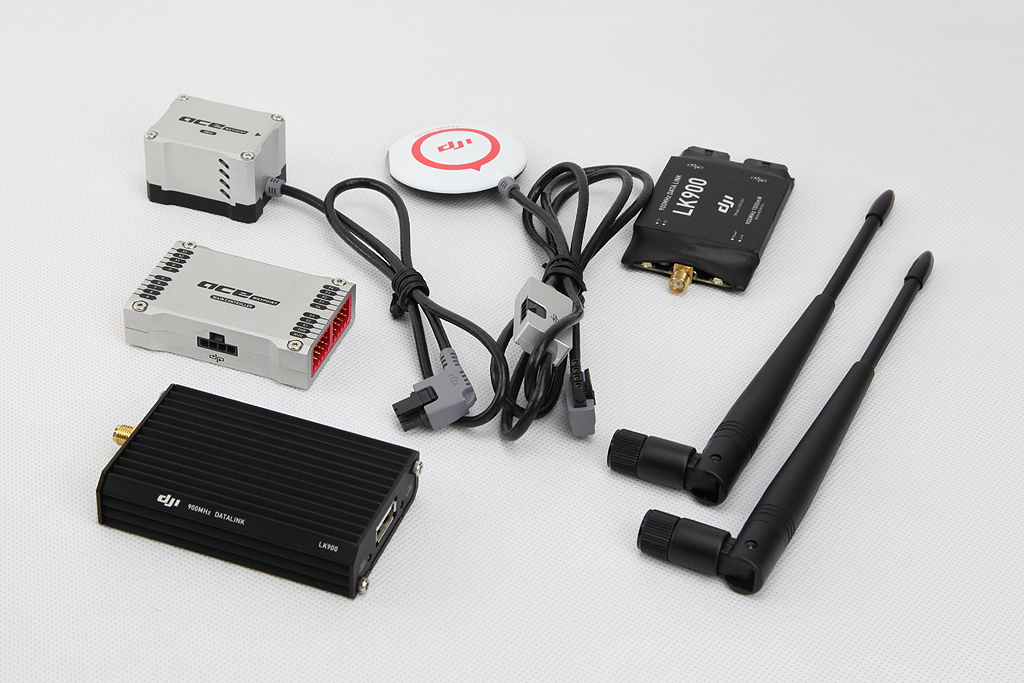

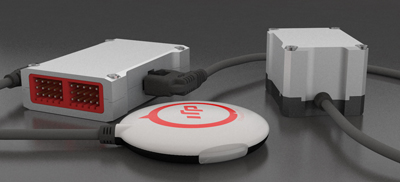

Комплектация

Главный контроллер × 1
Гиростабилизатор × 1
Модуль компаса и GPS × 1
Микро USB кабель × 1
Трехконтактный сервокабель × 10
Руководство. Быстрый старт. × 1

* Рекомендованные хвостовые рулевые машинки для Ace One:

Futaba BLS251 Brushless Digital Tail Servo FUTM0521 Torque @ 4.8V: 53 oz-in (3.8 kg-cm) Speed @ 4.8V: 0.06 sec
S9256 Heli High-Speed for GY601/GY611 Gyro 47 oz-in (3.4 kg/cm) 0.06 sec/60°
Outrage BL 9188 High Voltage Brushless Digital Tail Servo 6.0v. 0.045/sec 7.4v 0.037/sec 8.4v 0.034/sec
Outrage BL 9088 6.0v. 0.05/sec 7.4v 0.04/sec 8.4v 0.03/sec
JR DS8900G Digital Tail Servo 0.05secs/60°
JR MP80G Brushless Digital Servo 0.05secs/60°
Align DS650 0.058 sec/60° (4.8V), 0.048sec/60° (6.0V)

*Замечание: характеристики полета могут меняться в зависимости от механических характеристик и груза

Размеры и Вес
Базовые характеристики	Поддерживаемые вертолеты Работающие на электричестве, ровно как и работающие на топливе Поддерживаемый автомат перекоса Normal Три серво 120° / 140° / 90° Четыре Серво 90° (Поддерживается настройка каждого из типов) Поддерживаемый выходной сервосигнал * 500Hz (760us) / 200Hz (1520us) Для канала руля направления; Другие частоты зависят от вашего приемника Рекомендуемый передатчик 1 - PCM или 2.4GHz 2 – Минимум 7 каналов 3 – Аварийная функция доступна на всех канала Рекомендуемое электропитание DC 4.8~8.4V (не превышая максимальное рабочее напряжение сервомотора) Вместимость более 4000 mAH Утечка напряжения более 5C Дополнительный серво не требуется Рабочая температура -20°C to +70°C Расход энергии MAX 5W (0.9A@5V, 0.7A@5.8V, 0.5A@7.4V, 0.4A@8V) Встроенная память 4GB флеш-память для записи полетной информации Операционные системы для дополнительного программного обеспечения Windows XP / Windows Vista / Windows 7 / Windows 8
Полетные характеристики	Точность зависания По вертикали: ± 0.5m По горизонтали: ± 1m Допустимая скорость ветра < 8 m/s (17.7mph) Вперед/Назад/Влево/Вправо ± 72 km/h (44.74 mph) ± 56.7 km/h (35.77 mph) Понижение/увеличение ускорения Настраивается через вспомогательное программное обеспечение ACE ONE, может быть ограниченно пользователем.
Аппаратная часть	Вес <= 150g (Устройства на вертолете) Размеры Главный контроллер: 61 mm x 39.6 mm x 15.8 mm Гиростабилизатор: 40 mm x 31 mm x 26 mm GPS и компас: 50 mm (diameter) x 9 mm Встроенные функции Автопилот/ Хвостовой стабилизатор / Без летной панели / Контроль скорости двигателя / Стабилизация подвеса / Аварийное возвращение домой Комплектация Главный контроллер × 1 Гиростабилизатор × 1 Модуль компаса и GPS × 1 Микро USB кабель × 1 Трехконтактный сервокабель × 10 Руководство. Быстрый старт. × 1
