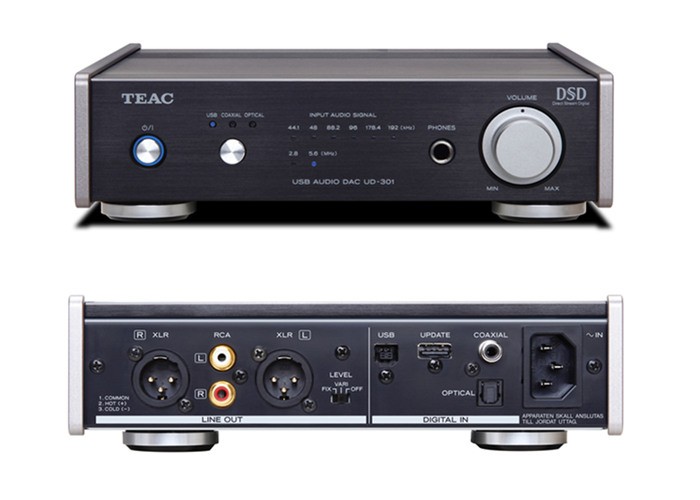

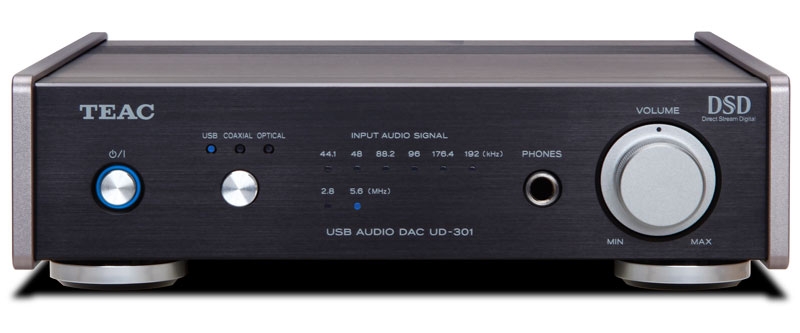

ЦАП с усилителем для наушников Teac UD-301 (Black)

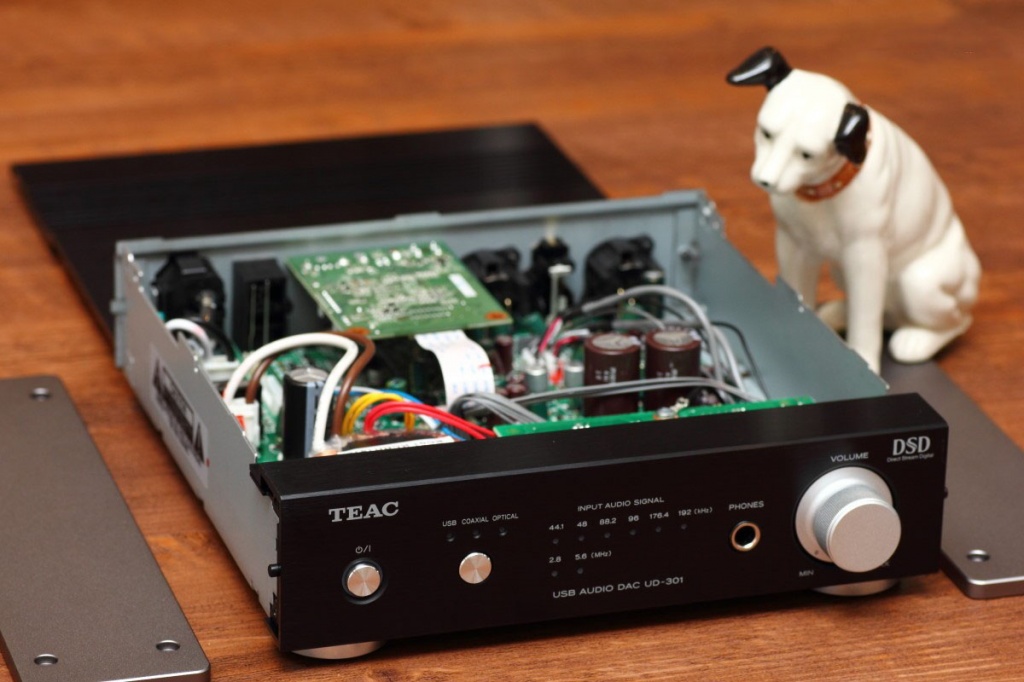

В схеме TEAC UD-301 предусмотрена возможность повышения частоты дискретизации любых входных сигналов до 192 кГц, для обеспечения более точной обработки. При желании это преобразование можно отключить. Аппарат построен на базе высококлассной микросхеме ЦАП BurrBrown PCM1795 (по одной на канал), а в аналоговой цепи используются операционные усилители Muses японской фирмы NJR (также по одному в каждом канале), разработанные специально для аудиоустройств. Схема устройства выполнена по принципу двойного моно, что обеспечивает хорошее разделение стереоканалов и выразительную звуковую картину с точной расстановкой образов. В блоке питания TEAC UD-301 используется тороидальный трансформатор с низким уровнем излучаемых помех и существенным запасом по отдаваемой мощности.

Встроенный усилитель для наушников

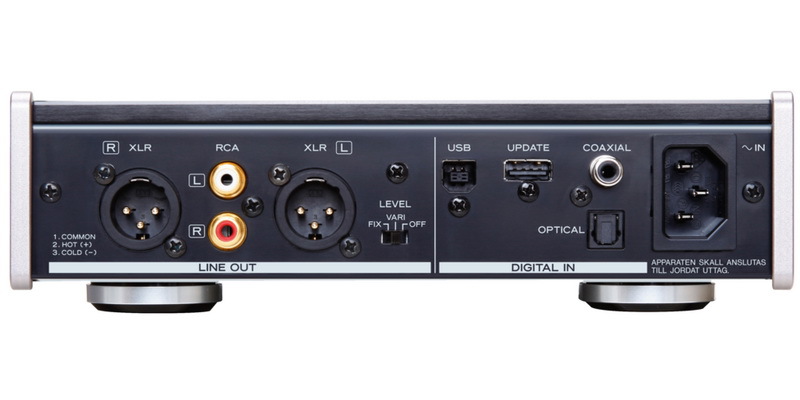

Кроме собственно ЦАП, устройство содержит усилитель для наушников, который развивает выходную мощность 2 х 100 мВт при работе на 32-омную нагрузку. В этом усилителе сведено к минимуму использование разделительных конденсаторов (схемотехника CCLC), что позволило минимизировать искажения звука. Для регулировки громкости используется аналоговый потенциометр. Аппарат оснащен балансными и небалансными аналоговыми выходами, а уровень его сигнала может быть фиксированным и регулируемым. В последнем случае TEAC UD-301 можно подключить непосредственно ко входу усилителя мощности или активной акустики.
