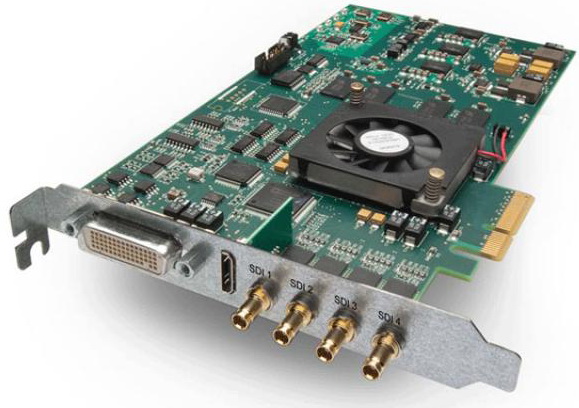

AJA KONA 3G - Плата видеозахвата

       AJA KONA 3G представляет собой высококачественную, обладающую превосходным функционалом плату видеозахвата от компании AJA, работающую с некомпрессированным SD, HD, Dual Link HD, 2K и 3G видео.

       Среди функциональных возможностей, отличительных особенностей и достоинств AJA KONA 3G отметим:

- Гибкость работы со стереоскопическим 3D форматом
В контрольной панели AJA KONA 3G предусмотрена поддержка стандарта HDMI 1.4a, а также возможность раздельного вывода потоков на два SDI выхода. Кроме того, все мультиплексированные потоки для SDI стерео мониторинга благодаря интеграции с кодеком CineForm можно вывести напрямую с тайм линии Apple FCP и Adobe CS5 при установленном режиме «Side by Side» или «Top Bottom».

- Преобразования широковещательного качества
 Высококачественное универсальное устройство AJA KONA 3G поддерживает 10-битную повышающую конверсию из SD в HD, понижающую конверсию из HD в SD, а также кросс-конверсию из HD в HD, что обеспечивает полную свободу и гибкость действий при работе с самыми различными SD и HD форматами. Следует также отметить, что абсолютно все виды преобразований, выполняемые картой видеомонтажа AJA KONA 3G, аппаратные, и каждый из перечисленных видов конверсии может быть использован в любое время - как во время захвата, так и во время воспроизведения.

- Встроенный аппаратный SD/HD кейер
Плата видеозахвата AJA KONA 3G оснащена встроенным мощным аппаратным SD/HD кейером, благодаря которому можно накладывать графику с альфа-каналом и QuickTime клипы с альфа-каналом на входящее видео.

- Коммутация

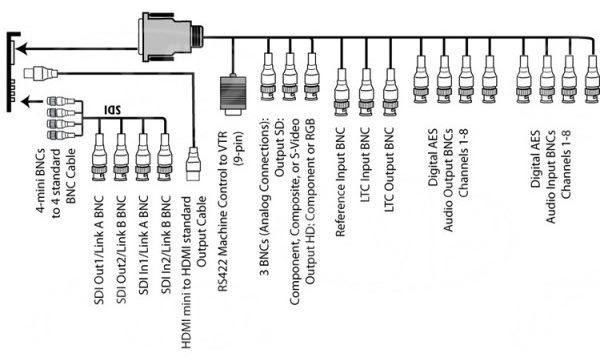

AJA KONA 3G оборудован невероятно богатым набором цифровых и аналоговых разъемов, в числе которых два 3G/HD/SD-SDI входа и два выхода, один выход HDMI 1.4a, вход/выход LTC, Genlock, конфигурируемый 3 x BNC HD/SD аналоговый видеовыход, а также разъем RS-422.

- Поддержка Dual link HD-SDI формата с глубиной цвета 4:4:4 RGB и 10-битным разрешением для 1080i, 1080p, 1080PsF и 720p форматов

- Многофункциональная поддержка 2K
Плата AJA KONA 3G может быть использована для захвата с 3G или HSDL источников, записи материала с полной кадровой частотой или одновременной записи 2K DPX файлов и 2K QuickTime клипов, работать с существующим 2K материалом, способна упростить рабочие процессы RED Epic и ARRI Alexa. Кроме того, интерфейс AJA KONA 3G открывает возможность считывать видеопоток с 2K матрицы, производить запись в нужном Вам формате, а также просматривать 2K файлы с применением кроп-функции на мониторах, предусматривающих HD 1080PsF форматы.

- Аудио

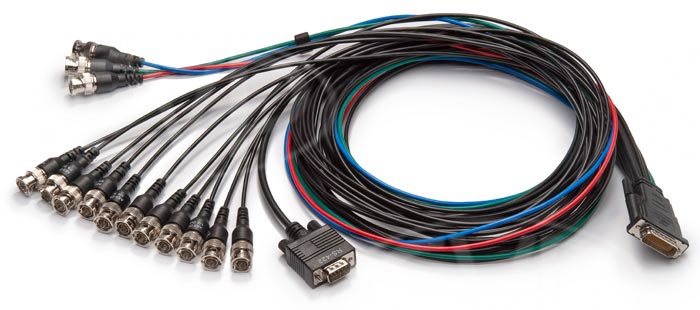

При помощи интерфейсного кабеля с BNC разъемами предусмотрена возможность подключения уникальной платы видеозахвата AJA KONA 3G к цифровому аудиомикшеру или DAW-станции, а также вывод восьми каналов 24-битного AES аудио (48кГц или 96кГц).

Особенности:

- Два SD/HD/3G SDI входа и два SD/HD/3G SDI выхода
- HDMI 1.4a выход для работы с 3D видео
- Аналоговый видеовыход в формате «Y,Pb,Pr», «R,G,B», «CVBS» или «Y, C».
- Ввод/вывод 16-ти каналов эмбедированного SDI аудио
- Ввод/вывод до 16-ти каналов цифрового AES аудио (8 каналов через интерфейсный кабель или 16 каналов через опциональный блок K3G-Box)
- Замыкающий вход видеосинхронизации
- Раздельные LTC вход и выход
- Конфигурируемый RS422 порт управления декой (режимы Master и Slave)
- Понижающая, повышающая и кросс-конверсия видеоформатов
- Встроенный аппаратный кейер
- Поддержка 2K видеоформатов

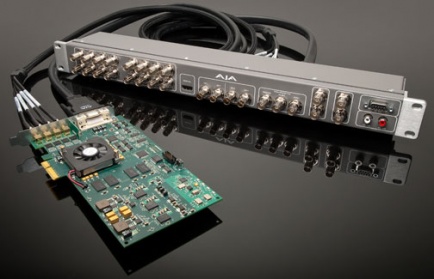

- Возможность подключения блока K3G-Box

Технические характеристики:

- Видеовходы
Dual-rate (SD или HD)
3Gb SD и HD-SDI, SMPTE-259/292/296/424, 10-бит
Single Link 4:2:2
Dual-link HD 4:4:4
2K HSDL (High Speed Data Link) 4:4:4
Поддержка 1D LUT таблиц (Mac и PC)

-Видеоформаты
480i 29.97 (PC)
525i 23.98 (промежуточный формат)
525i 29.97
625i 25
720P 23.98 (промежуточный формат)
720p 24 (PC)
720p 25 (PC)
720p 29.97 (PC)
720p 30 (PC)
720P 50
720P 59.94
720P 60
1080i 25
1080i 29.97
1080i 30
1080PsF 23.98
1080PsF 24
1080PsF 25 (PC)
1080PsF 29.97 (PC)
1080PsF 30 (PC)
1080p 23.98 (PC)
1080P 24
1080P 25
1080P 29.97
1080P 30
1080P 50
1080P 59.94
1080P 60
2048 x 1080P 23.98
2048 x 1080P 24
2048 x 1080PsF 23.98
2048 x 1080PsF 24
2048 x 1556p 15 (PC)
2048 x 1556PsF 14.98
2048 x 1556PsF 15
2048 x 1556psf 23.98
2048 x 1556PsF 24

- Видеовыходы
Цифровые:
3Gb SD и HD-SDI, SMPTE-259/292/296/424
Dual-link HD 4:4:4 и 2K HSDL 4:4:4
HDMI v1.4, 30/36 бит/пиксель, RGB или YUV, 2.25Gbps
Аналоговые:
SD и HD выход, 12-бит, BNC
HD: YPbPr, RGB
SD: YPbPr, RGB (компонентный режим) или композитный +
Y/C (композитный режим с одновременным выводом Y/C сигналов)

-Кейер
Позволяет накладывать графику с альфа-каналом на живой видеопоток, маску или кадровый буфер, или содержимое кадрового буфера на входящий видеопоток или маску.

- Аудио
24-битное эмбедированное SDI аудио, 16 каналов, 48kHz
24-битное AES аудио, 8 каналов через интерфейсный кабель или 16 каналов через опциональный блок K3G-Box (96kHz или 48kHz, 24- или 16-битное аудио)

-Повышающая конверсия
Аппаратная 10-битная.
Режим «Anamorphic»: полноэкранный.
Режим «Pillar box 4:3»: отображается как отцентрированное изображение с соотношением сторон 4:3 с черными боковыми полосами.
Режим «Zoom 14:9»: отображается как изображение с соотношением сторон 4:3, увеличенное под соотношение 14:9 с черными боковыми полосами.
Режим «Zoom Letterbox»: отображается как изображение, увеличенное до заполнения всего экрана.
Режим «Zoom Wide»: отображается как изображение, одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.

- Понижающая конверсия
Аппаратная 10-битная.
Режим «Anamorphic»: полноэкранный.
Режим «Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
Режим «Crop»: изображение обрезается до нового размера экрана.

- Кросс-конверсия
Аппаратная 10-битная.
Из 1080i в 720P.
Из 720P в 1080i.
Из 720P в 1080PsF.

- Преобразование соотношения сторон: из SD в SD.
Режим «Letterbox»: преобразовывает SD изображение из режима «anamorphic» в режим «letterbox».
Режим «H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
Режим «SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
Режим «V Crop»: преобразовывает «SD letterbox» материал в анаморфный формат.

- Референсный вход
Аналоговый Black-burst (1V) или композитный (2 или 4V) не замыкающий формат, петлевой, 75 Ом на блоке K3G-Box; замыкающий формат на интерфейсном кабеле.

- LTC
Вход и выход, два BNC разъема.

- Управление декой
Протокол RS-422, Sony 9-pin совместимый.
